Un cache obturateur paraît être une petite pièce, mais il peut protéger un coffret électrique, une tôle, un raccord ou une entrée de câble contre la poussière, l’humidité et les chocs. Je vous propose ici une méthode simple pour distinguer les principaux modèles, choisir la bonne matière et éviter les erreurs de diamètre, de filetage ou d’étanchéité.
Le bon obturateur protège l’équipement sans compliquer la maintenance
- Mesurez le trou et non uniquement le diamètre extérieur de la pièce à remplacer.
- Choisissez entre un modèle clipsable, emboîtable, fileté ou métallique selon le support.
- Pour l’électricité, vérifiez le niveau de protection IP et la compatibilité avec l’environnement.
- Dans une zone ATEX, utilisez exclusivement un composant certifié pour cette application.
- Un obturateur ne remplace pas un système coupe-feu ou un bouchon sous pression homologué.
À quoi sert un obturateur dans une installation
Un obturateur sert d’abord à fermer une ouverture inutilisée. Il peut s’agir d’un trou dans une armoire électrique, d’un passage de câble, d’un alésage dans une tôle ou d’un raccord qui ne sert plus. La pièce empêche les saletés de pénétrer et donne une finition propre à l’ensemble.
Dans une installation de chauffage, de climatisation ou de domotique, ce petit composant a aussi un rôle préventif. Il limite l’entrée d’humidité dans un coffret, évite qu’un bord métallique reste coupant et réduit les risques d’accrochage pendant la maintenance. Je le considère comme une pièce de protection, pas comme un simple accessoire esthétique.
Obturateur, capuchon ou bouchon
Les termes sont proches, mais l’usage diffère. Un obturateur de tôle ferme généralement un trou traversant dans une paroi mince. Un capuchon recouvre plutôt l’extrémité d’un tube, d’un profilé ou d’une pièce mécanique. Un bouchon fileté se visse dans un taraudage et peut assurer une fermeture plus robuste, à condition d’utiliser le joint adapté.
Cette distinction évite une erreur fréquente. Un bouchon de protection prévu pour le transport ne doit pas être utilisé comme fermeture permanente sur une conduite en pression, même s’il semble parfaitement ajusté.
Les formats adaptés à chaque ouverture
Je commence toujours par identifier la géométrie de l’ouverture. La meilleure pièce n’est pas forcément la plus épaisse ou la plus chère, mais celle qui correspond au support, à la fréquence de démontage et aux contraintes de service.
| Type | Pose | Applications courantes | Point de vigilance |
|---|---|---|---|

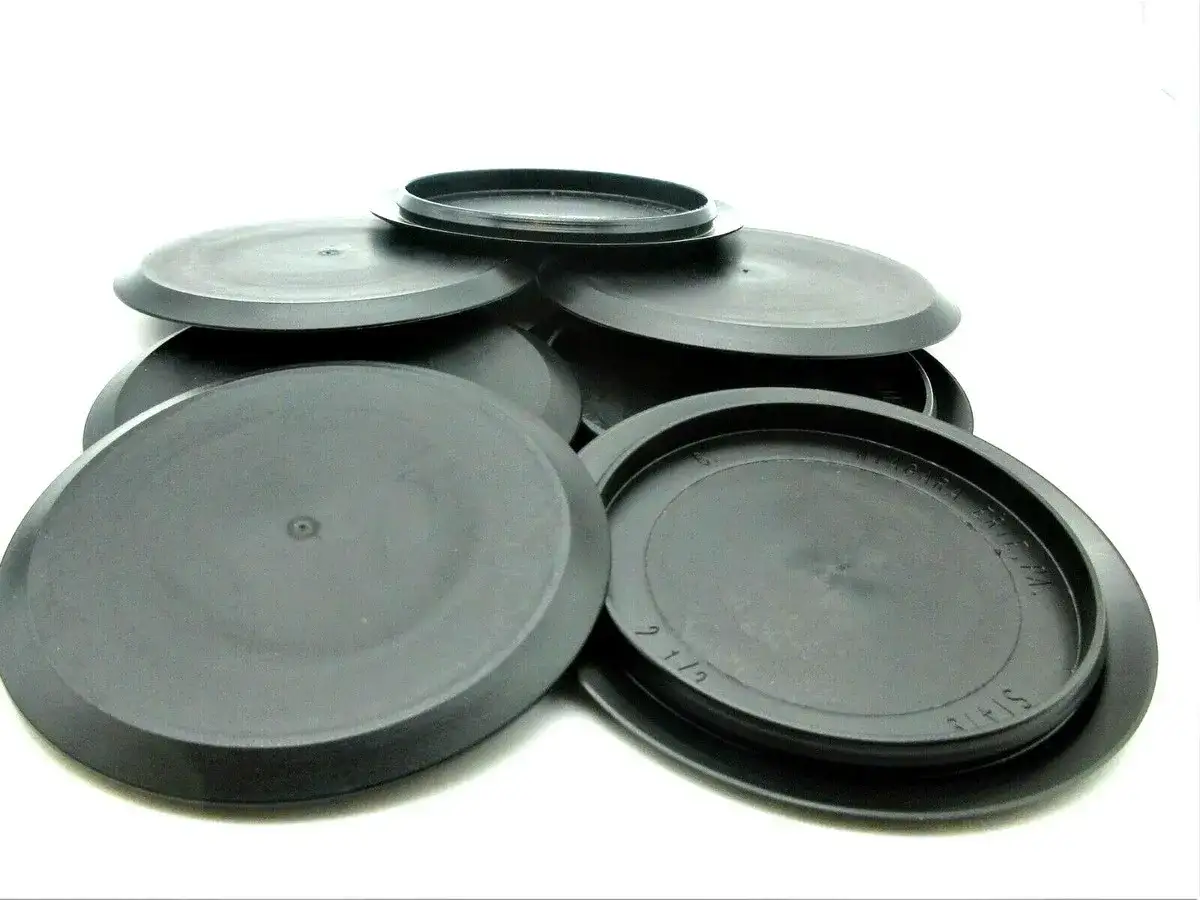

| Obturateur plat clipsable | Encliquetage dans une tôle | Coffrets, panneaux, carters, boîtiers | Mesurer précisément le diamètre du perçage et l’épaisseur de la paroi |
| Obturateur bombé | Emboîtement ou clipsage | Finition visible, mobilier technique, carrosserie industrielle | La forme bombée améliore l’aspect, mais ne garantit pas l’étanchéité à elle seule |
| Bouchon lisse | Insertion dans un alésage ou un tube | Profilés, tubes, trous usinés, pièces mécaniques | Le maintien dépend du diamètre, de la tolérance et de la souplesse du matériau |
| Bouchon fileté | Vissage dans un taraudage | Raccords, collecteurs, appareils hydrauliques | Contrôler le type de filetage, le sens et le système d’étanchéité |
| Bouchon d’entrée de câble | Vissage dans une entrée prévue | Boîtes de dérivation, armoires, machines, coffrets | Vérifier l’indice IP, la matière et la tenue aux températures |
| Modèle métallique | Vissage ou fixation mécanique | Industrie lourde, zones chaudes, environnements agressifs | La résistance mécanique ne dispense pas de vérifier la corrosion et l’étanchéité |
Les dimensions disponibles varient fortement selon les gammes. On trouve des obturateurs de quelques millimètres pour de petits boîtiers, mais aussi des modèles dépassant 100 mm de diamètre pour des panneaux et carters. Une pièce clipsable peut convenir à une tôle de 1 mm et devenir inutilisable sur une paroi plus épaisse. C’est souvent ce détail qui explique une fixation trop lâche.
Comment choisir la bonne matière et le bon niveau de protection
Le plastique convient très bien aux boîtiers, aux tôles peintes et aux installations intérieures. Le polyamide, le polyéthylène, le polypropylène et le PVC ne réagissent pas tous de la même manière aux UV, aux huiles ou à la chaleur. Je privilégie une matière souple pour un montage rapide et un matériau plus rigide lorsque la pièce doit résister aux chocs.
Le métal devient pertinent dans un environnement chaud, soumis aux vibrations ou exposé à des contraintes mécaniques importantes. Le laiton nickelé résiste correctement à la corrosion dans de nombreuses installations, tandis que l’acier inoxydable est plus adapté aux milieux humides ou agressifs. Le choix doit toutefois tenir compte du risque de corrosion galvanique entre métaux différents.
Les mesures à relever avant la commande
- Diamètre du trou ou de l’alésage, mesuré au pied à coulisse si possible.
- Épaisseur de la paroi, surtout pour les modèles à clipsage.
- Type et diamètre du filetage si la pièce se visse, par exemple métrique, PG ou gaz.
- Température minimale et maximale autour de la pièce.
- Présence d’eau, de poussière, d’huile, de produits chimiques ou d’UV.
- Besoin d’un démontage fréquent ou d’une fermeture durable.
Pour une armoire électrique, l’indice IP mérite une attention particulière. Un modèle IP54 protège contre la poussière en quantité nuisible et les projections d’eau, tandis qu’un modèle IP66 ou IP68 offre une protection supérieure dans des conditions définies par le fabricant. Un indice IP n’est jamais automatique : il dépend de l’ensemble du montage, de la surface d’appui et du serrage.
Le joint fait souvent la différence
Un joint en EPDM convient généralement à l’eau, à la vapeur et aux intempéries. Le NBR est intéressant face aux huiles et aux graisses, alors que le FKM supporte mieux certaines températures et substances chimiques. Le silicone reste utile lorsqu’il faut conserver une bonne souplesse sur une plage thermique étendue.
Je déconseille de remplacer un joint prévu par le fabricant avec une simple noisette de mastic. Cette solution peut dépanner temporairement, mais elle complique le démontage et ne garantit ni la bonne compression ni la tenue dans le temps.
La bonne méthode de pose et les erreurs à éviter
La pose est souvent rapide, mais elle mérite quelques précautions. Une pièce mal engagée peut sembler tenir au départ, puis se déformer sous l’effet des vibrations ou des variations de température.
- Mettez l’installation hors tension si vous intervenez sur un coffret ou une machine.
- Nettoyez l’ouverture et retirez les bavures métalliques susceptibles de couper le joint.
- Vérifiez que le diamètre, l’épaisseur et le profil correspondent au modèle choisi.
- Placez le joint dans son logement, sans le tordre ni le pincer.
- Montez l’obturateur sans forcer au marteau, sauf si la notice prévoit explicitement cette méthode.
- Contrôlez le maintien en tirant légèrement sur la pièce et inspectez la fermeture.
Pour un modèle fileté, le serrage doit rester maîtrisé. Un serrage excessif peut fissurer un bouchon plastique, écraser un joint ou endommager le taraudage. Sur une installation hydraulique, utilisez uniquement un produit compatible avec la pression et le fluide concernés, puis réalisez un essai d’étanchéité selon les règles de l’installation.
Les confusions les plus courantes
- Confondre le diamètre extérieur du bouchon avec le diamètre réel du trou.
- Employer un bouchon de transport comme fermeture définitive.
- Installer un modèle intérieur dans une zone exposée aux UV sans vérifier sa résistance.
- Choisir un bouchon électrique standard dans une zone nécessitant une certification ATEX.
- Utiliser de la mousse expansive comme unique obturation autour d’un passage technique.
Dans une paroi coupe-feu, un obturateur ordinaire ne suffit pas. Il faut un système testé pour cette paroi et cette configuration. De la même façon, une entrée de câble inutilisée dans une enveloppe ATEX doit être fermée avec un composant certifié pour le mode de protection concerné.
Les applications les plus utiles en plomberie, chauffage et domotique
Fermer une entrée de câble inutilisée
Dans un coffret de régulation, une boîte de dérivation ou une installation domotique, un bouchon obturateur empêche la poussière et l’humidité de passer par une entrée libre. Je choisis alors un modèle dont le filetage correspond exactement à celui du presse-étoupe, avec un indice IP au moins équivalent à celui du coffret.
Masquer un perçage dans une tôle
Après la modification d’un carter de chaudière, d’une unité extérieure de climatisation ou d’un panneau technique, un obturateur clipsable protège le bord du trou et améliore la finition. Pour une paroi fine, un modèle à languettes souples est souvent plus pratique qu’une pièce rigide qui demande une tolérance très précise.
Lire aussi : Choisir une vanne mécanique - Évitez les erreurs coûteuses

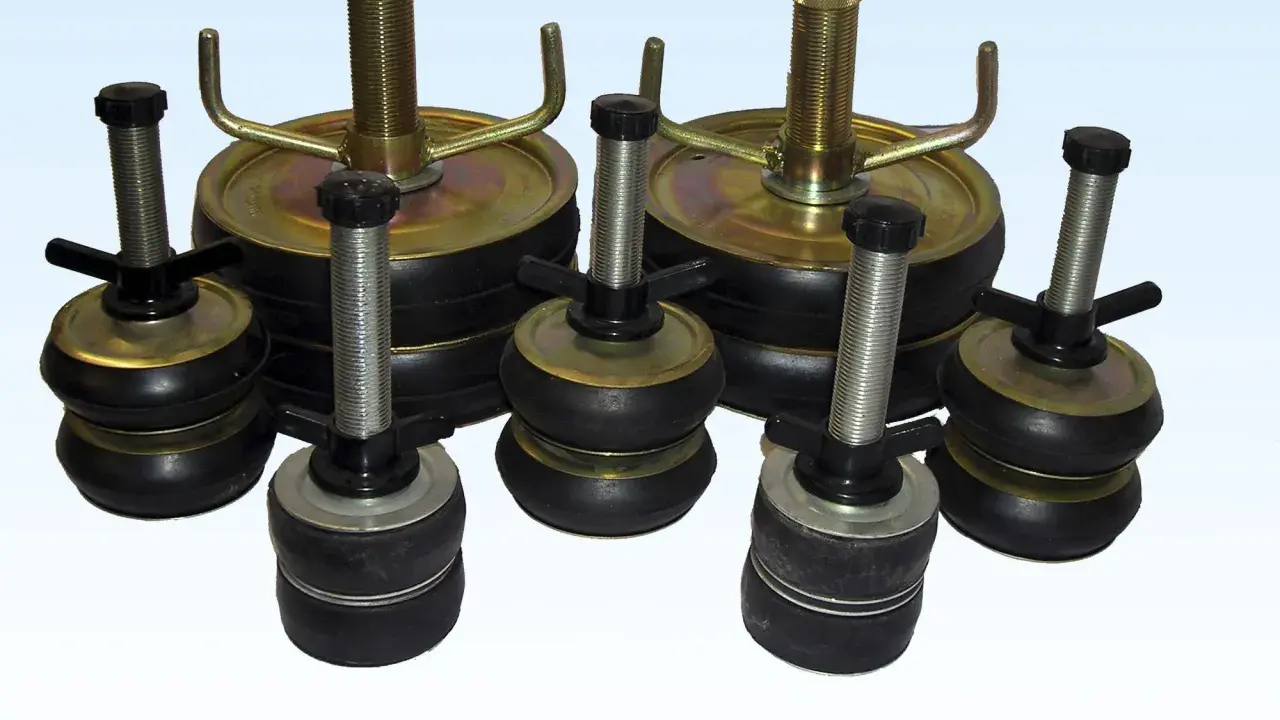

Obturer un raccord ou une conduite
Sur un collecteur, un réseau d’eau ou un circuit de chauffage, le bouchon doit être choisi selon le type de raccord et la pression de service. Un bouchon fileté avec joint plat, joint torique ou pâte d’étanchéité ne se sélectionne pas au hasard. Si la fermeture est temporaire, je recommande aussi de prévoir son démontage futur, plutôt que de la bloquer avec un produit difficile à retirer.
Le petit contrôle qui évite les gros problèmes
Avant de commander, je note toujours quatre informations sur une fiche ou une photo annotée : diamètre de l’ouverture, épaisseur du support, environnement et fonction attendue. Cette vérification prend moins de cinq minutes et évite la plupart des retours liés à une mauvaise dimension.
Si l’objectif est uniquement de cacher un trou, un modèle clipsable en plastique suffit souvent. Si l’objectif est de maintenir une protection IP, de fermer un raccord ou de travailler en zone ATEX, la fiche technique devient indispensable. La pièce la plus adaptée n’est donc pas celle qui ressemble le plus à l’ancienne, mais celle qui répond réellement aux contraintes de l’installation.
