Une cuve chauffe lentement, un circuit frigorifique perd en efficacité ou une eau industrielle doit être refroidie en continu. Dans ces situations, le serpentin d’échange thermique permet de transférer de l’énergie entre deux fluides sans qu’ils se mélangent. Je vous explique son fonctionnement, ses principaux modèles, les matériaux adaptés, les règles de dimensionnement et les erreurs à éviter dans une installation industrielle.
L’essentiel pour choisir un échangeur à serpentin adapté
- Fonction : chauffer, refroidir ou maintenir la température d’un liquide ou d’un gaz.
- Matériau : le cuivre convient à certaines applications courantes, tandis que l’inox 316L répond mieux aux exigences corrosives ou sanitaires.
- Dimensionnement : la puissance dépend de la surface d’échange, du débit, des températures et de l’encrassement.
- Pression : le tube et ses raccordements doivent supporter la pression maximale du fluide caloporteur.
- Maintenance : une géométrie accessible et un contrôle régulier évitent une baisse progressive des performances.
À quoi sert réellement un serpentin industriel

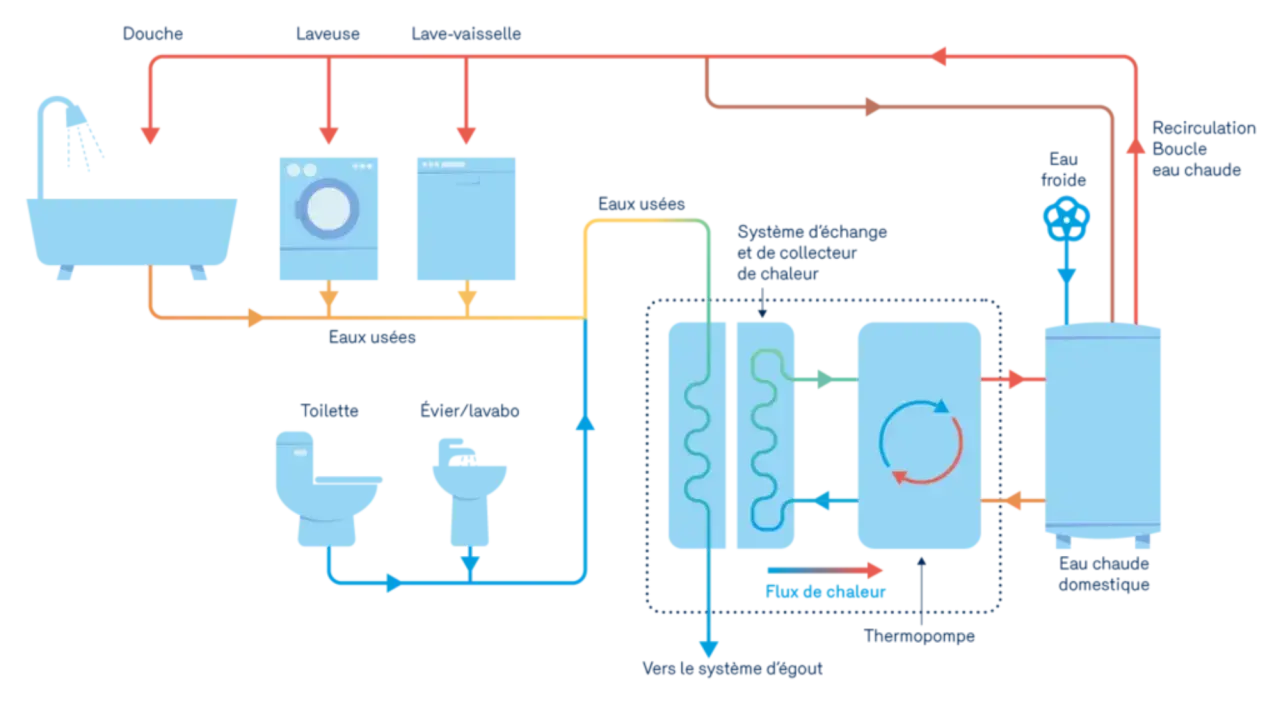

Un serpentin est un tube enroulé en spires dans lequel circule un fluide caloporteur. La chaleur traverse la paroi métallique pour être transmise à un second fluide présent dans une cuve, une enveloppe ou un circuit voisin. Les deux fluides restent séparés, ce qui limite les risques de contamination et facilite la maîtrise du procédé.
Le principe fonctionne dans les deux sens. De l’eau chaude, de la vapeur ou une huile thermique peut chauffer un bain, tandis que de l’eau glacée, une saumure ou un fluide frigorigène peut évacuer ses calories. Ce composant est donc utilisé dans les ballons d’eau chaude sanitaire, les réservoirs industriels, les installations solaires, les procédés chimiques, l’agroalimentaire et certains équipements de climatisation.
J’apprécie particulièrement cette solution lorsqu’il faut intégrer l’échangeur dans un volume existant. Elle prend peu de place au sol et peut être fabriquée sur mesure selon le diamètre de la cuve, la hauteur disponible et la puissance recherchée. En revanche, elle devient moins intéressante lorsque le fluide est très encrassant et que l’accès au tube est difficile.
Les configurations les plus utilisées selon l’application
Le modèle immergé dans une cuve
Le tube est placé directement dans le liquide à chauffer ou à refroidir. Cette configuration est fréquente dans les ballons ECS, les cuves de stockage et les bains de traitement. Elle offre une conception simple, mais la performance dépend fortement de la circulation naturelle ou forcée autour des spires.
Dans un ballon d’eau chaude, la hauteur du serpentin influence la stratification. Un échangeur trop court chauffe rapidement une zone limitée, alors qu’un modèle plus étendu répartit mieux l’énergie. Pour une installation collective, je vérifie toujours la surface d’échange utile et la puissance annoncée aux températures réelles, plutôt que de me fier uniquement au volume du ballon.

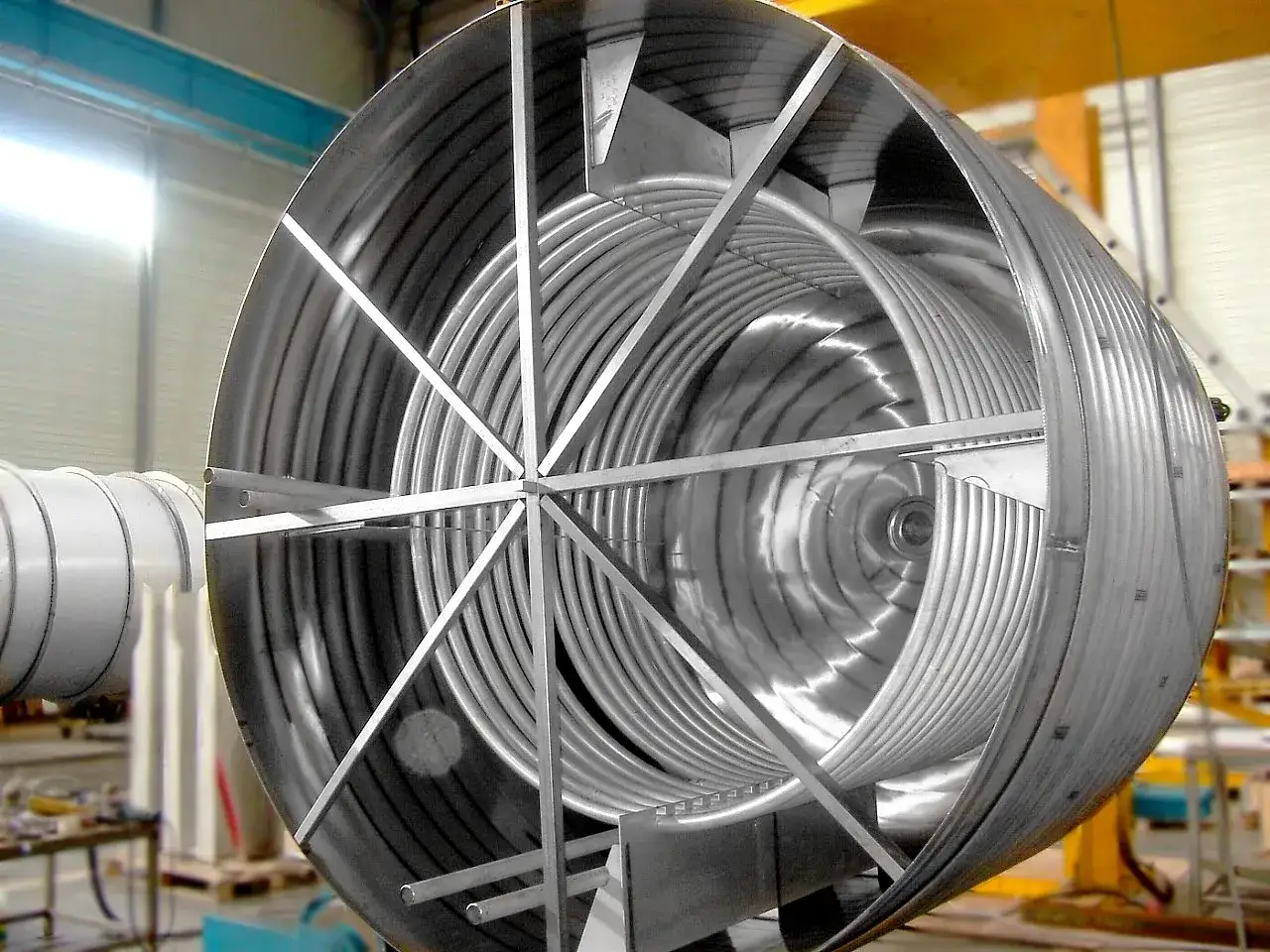

Le serpentin dans une enveloppe ou un échangeur compact
Le tube peut aussi être installé dans une enveloppe contenant le fluide secondaire. Cette solution permet de créer un équipement fermé et de mieux contrôler les débits. Elle convient aux procédés où la pression, l’hygiène ou la séparation stricte des fluides impose une construction plus robuste.
Le tube lisse ou le tube à ailettes
Le tube lisse est privilégié lorsque le nettoyage, la résistance à la température ou la limitation de l’encrassement passent avant la compacité. Les ailettes augmentent la surface de contact, surtout avec l’air, mais elles retiennent plus facilement les poussières et ne sont pas toujours adaptées aux liquides chargés.
| Configuration | Usage adapté | Point de vigilance |
|---|---|---|
| Immergée dans une cuve | ECS, stockage, bains industriels | Accès au nettoyage et circulation autour des spires |
| Dans une enveloppe | Procédés contrôlés et fluides sous pression | Perte de charge et résistance mécanique |
| Tube lisse | Fluides encrassants ou températures élevées | Surface d’échange parfois plus importante |
| Tube à ailettes | Échange avec l’air ou gain de compacité | Nettoyage et sensibilité aux dépôts |
Quel matériau choisir pour le tube
Le matériau ne se choisit pas uniquement selon le prix. Je prends d’abord en compte la nature du fluide, le pH, la température, la pression, les cycles thermiques et les exigences de nettoyage. Une bobine parfaitement adaptée à de l’eau douce peut se dégrader rapidement dans une saumure ou un produit chimique.
Cuivre
Le cuivre offre une bonne conductivité thermique et se façonne facilement. Il est souvent utilisé dans le chauffage, certains circuits frigorifiques et des applications de faible ou moyenne puissance. Il faut toutefois vérifier sa compatibilité avec le fluide, car certains produits chimiques et certaines eaux agressives accélèrent la corrosion.
Acier inoxydable
L’inox 304 convient à de nombreuses applications générales. L’inox 316L, enrichi en molybdène, est plus approprié lorsque les chlorures, les produits de nettoyage ou les exigences sanitaires sont présents. Dans l’agroalimentaire et la pharmacie, l’état de surface, les soudures et la possibilité de vidange complète comptent autant que la nuance d’acier.
Titane, acier carbone et alliages spéciaux
Le titane est choisi pour des fluides très corrosifs ou fortement chlorés, mais son coût est nettement plus élevé. L’acier carbone reste pertinent pour certains circuits fermés et températures importantes, à condition de gérer la corrosion et la qualité de l’eau. Pour une fabrication spéciale, le fabricant doit confirmer la compatibilité par une étude des matériaux et des conditions de service.
Un point est souvent oublié lors du choix. Les raccords, soudures et joints doivent être compatibles avec le tube principal. Une bonne nuance d’inox ne compensera pas un joint inadapté ou une soudure mal exécutée.
Comment dimensionner la puissance d’échange
Le calcul repose sur la puissance à transférer, la surface disponible et l’écart de température entre les deux fluides. Une relation simplifiée s’écrit Q = U × A × ΔT, avec Q pour la puissance, U pour le coefficient global, A pour la surface d’échange et ΔT pour l’écart thermique moyen.
Dans une installation réelle, le coefficient global varie selon le fluide, la vitesse, la viscosité, l’épaisseur de la paroi et les dépôts. Pour de l’eau, des vitesses internes indicatives de 0,75 à 1,5 m/s sont souvent étudiées dans les serpentins. Pour une saumure ou un fluide organique, la plage peut être plus faible, autour de 0,5 à 1 m/s, selon les pertes de charge acceptables.
Le fabricant a besoin de données précises pour proposer un modèle cohérent. Je recommande de préparer au minimum les éléments suivants.
- Puissance souhaitée en kW.
- Fluide circulant dans le tube et fluide présent autour du tube.
- Températures d’entrée et de sortie des deux circuits.
- Débits disponibles et pression maximale de service.
- Volume, diamètre et hauteur de la cuve.
- Nature prévisible des dépôts et fréquence de nettoyage.
Un exemple permet de comprendre l’enjeu. Pour chauffer 500 litres d’eau de 15 à 60 °C, il faut fournir environ 26 kWh, sans compter les pertes. Avec une puissance de 10 kW, le chauffage théorique demande environ 2,6 heures. Dans la pratique, le temps sera plus long si la cuve est mal isolée ou si la puissance réellement transmise diminue avec l’encrassement.
Je déconseille donc de sélectionner un modèle uniquement sur son diamètre ou sa longueur. Un tube plus long n’est pas automatiquement plus performant. Il peut provoquer une perte de charge excessive, réduire le débit et finalement transmettre moins de chaleur que prévu.
Installation et entretien sans perdre de rendement
Le montage doit favoriser une circulation régulière du fluide. Les spires trop rapprochées créent des zones mortes autour du tube, tandis qu’un mauvais positionnement peut empêcher la vidange complète. Pour un circuit de refroidissement, l’évacuation des condensats et la protection contre le gel doivent également être prévues.
Les raccordements méritent une attention particulière. Le tube ne doit pas supporter seul les efforts liés aux vibrations, aux dilatations ou au poids de la tuyauterie. J’insiste aussi sur la présence de purges, vidanges et vannes d’isolement, car elles simplifient fortement les opérations de contrôle.
Lire aussi : Inox 304L - Le guide complet pour bien choisir et souder
Les contrôles à prévoir
- Vérifier les fuites après mise en pression et après les premiers cycles thermiques.
- Contrôler la température d’entrée et de sortie afin de repérer une baisse de performance.
- Mesurer la perte de charge lorsque le débit devient insuffisant.
- Inspecter les dépôts, la corrosion et l’état des soudures.
- Nettoyer avec un produit compatible avec le matériau et les joints.
Une différence de température qui se réduit progressivement peut signaler un encrassement, mais aussi un problème de pompe ou de régulation. Remplacer immédiatement l’échangeur n’est donc pas toujours nécessaire. Le diagnostic du débit et des températures évite souvent une dépense inutile.
Serpentin, échangeur à plaques ou échangeur tubulaire
Le choix dépend surtout de l’espace, de la propreté des fluides et de la facilité d’entretien recherchée. Un échangeur à plaques est généralement compact et efficace avec des fluides propres. Un échangeur tubulaire externe accepte mieux certaines contraintes de pression et de température, tandis que le modèle intégré évite d’ajouter un appareil séparé.
| Solution | Avantage principal | Limite fréquente |
|---|---|---|
| Échangeur intégré | Installation compacte dans une cuve | Nettoyage parfois difficile |
| Échangeur à plaques | Très bon rapport puissance-encombrement | Sensible aux particules et aux dépôts |
| Échangeur tubulaire externe | Robustesse et maintenance accessible | Encombrement et coût d’installation plus élevés |
Pour un ballon d’eau chaude domestique, l’échangeur intégré reste souvent logique. Pour une ligne industrielle qui doit fonctionner en continu avec inspection régulière, je préfère généralement un équipement externe démontable. La facilité de maintenance pèse alors davantage que le faible encombrement initial.
Les erreurs qui compromettent le choix
La première erreur consiste à confondre volume de cuve et puissance de chauffage. Deux réservoirs de 500 litres peuvent avoir des besoins très différents selon leur isolation, leur température de départ et le rythme de soutirage.
La deuxième est de négliger l’encrassement. Un échangeur calculé pour un fluide propre peut perdre une part notable de sa capacité lorsque du tartre, des boues ou des matières organiques se déposent sur la paroi. Il faut intégrer une marge raisonnable, sans toutefois surdimensionner excessivement l’installation.
Enfin, certains projets oublient la pression maximale, les dilatations et la réglementation applicable aux équipements sous pression. En France, une installation industrielle peut relever de la directive 2014/68/UE selon ses caractéristiques. Le constructeur doit confirmer les exigences de conception, de fabrication, d’essai et de documentation avant la commande.
Le bon cahier des charges commence par le fluide
Pour obtenir une proposition fiable, je conseille de décrire le procédé avant de demander une longueur de tube. La puissance, les températures, les débits et la corrosion déterminent la conception bien plus sûrement qu’une dimension choisie au hasard.
Un échangeur à serpentin bien adapté doit offrir un compromis entre performance thermique, résistance mécanique et entretien. Le modèle le moins cher à l’achat n’est pas forcément le plus économique si son nettoyage impose un arrêt fréquent ou si son matériau vieillit prématurément.
Lorsque ces paramètres sont clairement définis, le fabricant peut calculer la surface d’échange, vérifier la perte de charge et sélectionner les raccordements appropriés. C’est cette préparation qui fait la différence entre un composant simplement fonctionnel et une solution industrielle durable.
