Raccord DIN 24° - Guide complet pour éviter les fuites

Dans les circuits hydrauliques et les lignes de tube, le choix d’un raccord métrique 24° change immédiatement la fiabilité de l’installation. Le raccord DIN, souvent appelé DIN 2353, repose sur une bague coupante et un cône à 24° qui assurent à la fois maintien mécanique et étanchéité. Je vais vous montrer comment le reconnaître, quelles séries existent, comment l’associer au bon tube et surtout où se glissent les erreurs qui finissent en fuite.

Ce qu’est vraiment ce standard et dans quels circuits il a du sens

On parle ici d’un raccord pour tube rigide métrique, pas d’un simple accessoire de plomberie domestique. Sa logique est simple: un corps conique à 24°, un écrou et une bague coupante qui, au serrage, assurent l’appui mécanique et l’étanchéité métal sur métal. Dans les catalogues actuels, on le trouve encore sous l’appellation DIN 2353, mais la référence normalisée la plus courante est aujourd’hui DIN/ISO 8434-1.

Je le rencontre surtout sur les circuits hydrauliques, les machines-outils, les lignes d’instrumentation, certains compresseurs, les équipements de process et des installations de climatisation ou de chauffage industriel. En revanche, sur un réseau sanitaire classique, ce n’est généralement pas le bon choix: il est plus technique, plus exigeant à monter et pensé pour des contraintes de pression et de vibration plus élevées.

Autrement dit, ce standard a du sens dès qu’on veut un raccord compact, fiable et répétable sur tube, avec une vraie logique industrielle. Le point suivant consiste à l’identifier vite, sans confondre le cône et le filetage avec ceux d’autres familles.

Comment le reconnaître sans démonter toute la ligne

Le meilleur indice est souvent visuel. Un raccord de cette famille présente presque toujours un filetage métrique et une portée de joint à 24°. On distingue aussi la bague coupante, parfois appelée olive selon les ateliers, qui travaille entre le corps et le tube.

• Le filetage est métrique et non conique comme sur du NPT.
• L’étanchéité ne se fait pas par écrasement d’un joint plat, mais par l’assemblage du cône et de la bague.
• Le tube est calibré en diamètre extérieur, souvent 4, 6, 8, 10, 12, 16, 18, 22, 28, 35 ou 42 mm selon les gammes.
• Le pas de vis varie selon la taille, avec des valeurs métriques fréquentes autour de 1,0, 1,5 ou 2,0 mm.

Sur un plan ou un marquage de pièce, on retrouve souvent la désignation du tube et du filetage. Si deux raccords semblent proches à l’œil nu mais n’ont pas le même angle d’appui, ils ne sont pas interchangeables. C’est là que beaucoup d’erreurs commencent, surtout quand on mélange des stocks anciens et des composants plus récents.

Une fois cette identification posée, la vraie question devient celle de la série, car tous les raccords de cette famille n’encaissent pas les mêmes contraintes.

LL, L et S ne racontent pas la même histoire

Je conseille toujours de ne pas regarder uniquement le diamètre: la série compte autant que la taille du tube. Elle indique le niveau de service visé, donc la pression admissible et, indirectement, le type d’usage.

Ces valeurs restent des ordres de grandeur: le diamètre, le matériau du raccord, l’alliage du tube et la température du fluide font varier la capacité réelle. Je préfère le rappeler franchement, car un montage qui tient à 20 °C peut devenir beaucoup plus exigeant dans un environnement chaud ou soumis à des cycles de pression.

Pour le choix matière, les familles les plus courantes sont l’acier carbone zingué, l’inox 316L ou 316Ti dans les milieux corrosifs, et plus rarement le laiton sur certaines applications spécifiques. Le bon standard ne suffit donc pas: il faut aussi qu’il corresponde au fluide et à l’environnement, ce qui nous amène à la compatibilité avec les autres systèmes.

Compatibilité avec BSP, NPT et JIC

Sur le terrain, la vraie difficulté n’est pas toujours de trouver un raccord métrique, mais d’éviter de le confondre avec une autre famille qui lui ressemble. Même quand le diamètre semble proche, un cône 24° ne se monte pas comme un 37°, et un filetage métrique ne travaille pas comme un filetage conique.

Mon réflexe est simple: si l’équipement en place n’a pas le même angle, le même filetage ou la même logique d’étanchéité, je passe par un adaptateur plutôt que par un montage forcé. C’est plus propre, plus sûr et, au final, moins cher qu’une fuite qui revient après mise en pression.

Mais même avec la bonne compatibilité, tout se joue encore au moment du montage. C’est souvent là que les raccords soi-disant “en panne” révèlent simplement une préparation insuffisante du tube.

Le montage correct qui évite la plupart des fuites

Je préfère une méthode rigoureuse à un serrage “à l’expérience”. Avec ce type de raccord, l’approximation se paie vite: un tube mal coupé, une bavure oubliée ou une bague mal orientée suffisent à créer une fuite ou un arrachement.

1. Couper le tube bien d’équerre, sans l’écraser.
2. Ébavurer soigneusement l’intérieur et l’extérieur.
3. Nettoyer le tube pour éliminer copeaux et poussières.
4. Vérifier que le diamètre extérieur et l’épaisseur correspondent à la série choisie.
5. Enfiler l’écrou et la bague dans le bon sens avant d’engager le tube.
6. Pousser le tube jusqu’en butée dans le corps.
7. Faire le pré-montage avec l’outil ou la méthode prescrite par le fabricant.
8. Contrôler visuellement l’assemblage, puis tester la ligne sous pression avant service.

Sur beaucoup de montages, le problème vient moins de la pièce que de la manière de l’utiliser. Un serrage trop fort peut déformer le tube ou la bague; un serrage trop faible laisse passer le fluide ou crée un desserrage progressif sous vibration. Je remplace aussi sans hésiter une bague marquée, déformée ou déjà douteuse: économiser cette pièce est rarement une bonne économie.

Une fois cette méthode acquise, on voit apparaître un autre sujet très concret: les erreurs récurrentes que je retrouve en atelier et sur chantier, souvent avec les mêmes conséquences.

Les erreurs que je vois le plus souvent sur chantier

• Confondre les angles en mélangeant 24°, 37° ou des filetages coniques.
• Choisir le raccord uniquement par le diamètre apparent, sans vérifier la série ni le filetage exact.
• Oublier l’ébavurage, alors que les copeaux fragilisent l’étanchéité.
• Utiliser un tube trop mince pour la pression visée.
• Réutiliser une bague fatiguée alors qu’elle a déjà travaillé sur une autre mise en place.
• Négliger les vibrations et les supports de tube, surtout sur les machines mobiles.
• Oublier l’effet de la température, qui modifie la tenue réelle du montage.

Je le dis souvent aux équipes de maintenance: un raccord n’est jamais plus fiable que son environnement immédiat. Si le tube force, vibre trop, travaille en torsion ou manque de maintien, le meilleur standard du monde ne fera pas de miracle.

La bonne approche consiste donc à traiter le raccord, le tube, le support et le fluide comme un ensemble. C’est ce qui permet de commander juste du premier coup, ce que je vérifie toujours avant de fermer une ligne métrique 24°.

Ce que je vérifie avant de fermer une ligne métrique 24°

• Le diamètre extérieur du tube et son épaisseur réelle.
• La série visée, LL, L ou S, en fonction de la pression de service.
• Le type de filetage et le pas exact du port ou du corps de raccord.
• Le matériau requis selon le fluide, l’humidité et la corrosion possible.

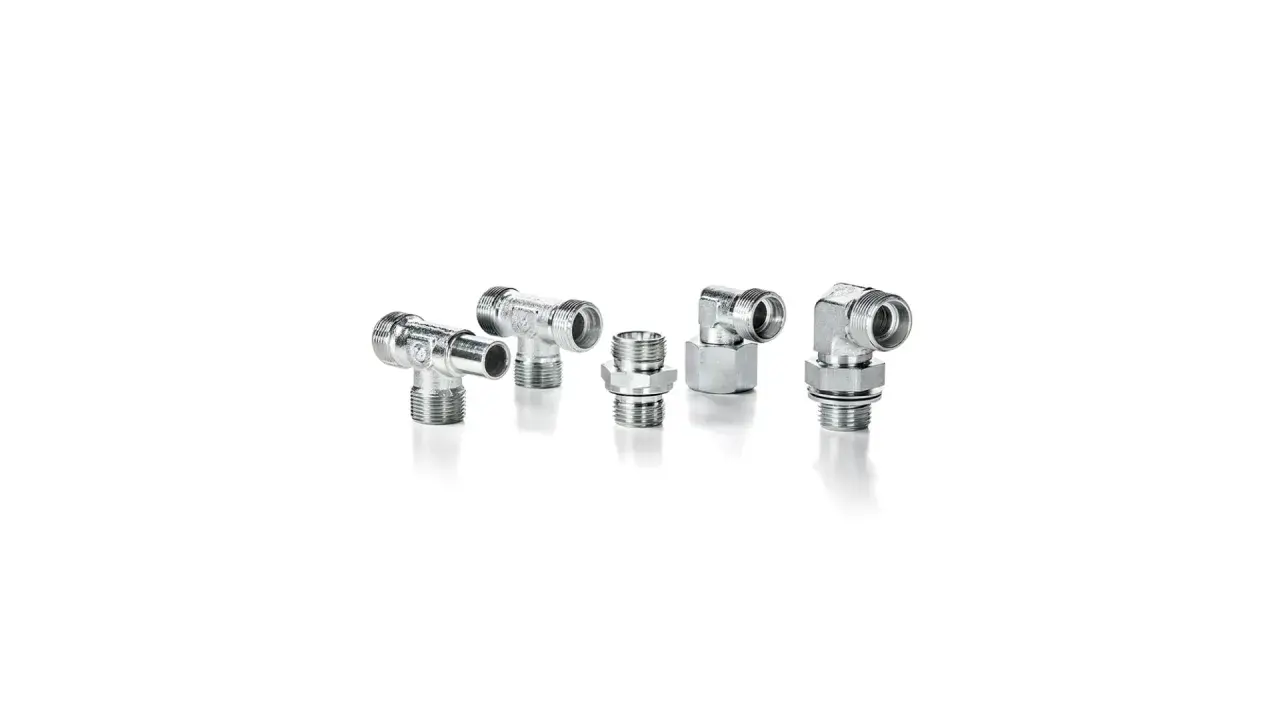

• La géométrie nécessaire: droit, coude, té, bulkhead, adaptateur ou embout mâle.
• Les consignes de montage du fabricant, surtout quand un outil de pré-assemblage est prévu.

Si je devais résumer l’approche utile en atelier, ce serait celle-ci: on ne choisit pas ce standard à l’œil. On valide d’abord le tube, l’angle, le filetage, la série et le matériau; ensuite seulement on compare les marques ou les prix. Dans la pratique, un petit stock de tailles courantes comme 6, 8, 10, 12, 16, 18 et 22 mm couvre déjà une grande partie des dépannages, à condition de respecter la bonne famille de raccords et la bonne méthode de montage.
