Le raccord sphérique sert à absorber un léger défaut d’alignement sans forcer sur le tube, ce qui change beaucoup de choses en rénovation comme sur certaines lignes techniques. Je vais expliquer ce qu’il apporte, dans quels cas il est utile, comment le choisir et surtout comment l’installer proprement pour conserver une bonne étanchéité. L’enjeu n’est pas théorique: un montage qui tombe juste évite des tensions, donc moins d’usure et moins de fuites.

Ce que fait vraiment une liaison à rotule

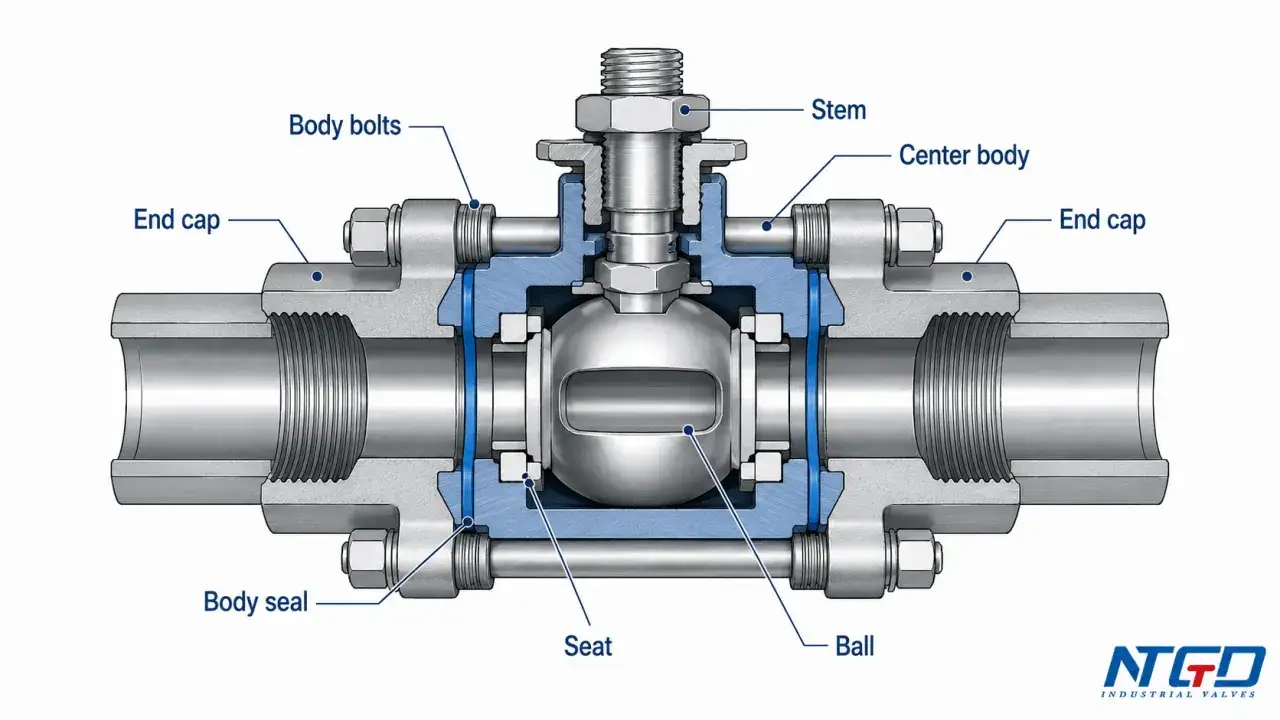

La logique est simple: la partie sphérique autorise un petit mouvement angulaire entre deux éléments de tuyauterie, tout en gardant un passage étanche. Selon les modèles, l’étanchéité repose sur un siège, un joint plat ou un joint torique, c’est-à-dire un anneau souple comprimé pour fermer le passage. Je ne parle donc pas d’une rotation libre, mais d’un ajustement contrôlé.

Cette nuance compte, parce qu’une liaison à rotule ne sert pas à “rattraper” n’importe quoi. Elle sert à corriger un décalage raisonnable, à détendre un assemblage qui arrive un peu de travers, ou à orienter proprement un tuyau sans le tordre. Dans l’instrumentation, certaines familles vont du 1/8 au 1 in, ce qui montre bien que le même principe couvre des usages très différents, de la petite ligne technique au réseau plus robuste.

En pratique, je la considère comme un organe d’alignement autant que comme un organe d’étanchéité. Si on lui demande de compenser une erreur de tracé trop importante, elle finit par travailler en contrainte. Et c’est là que les ennuis commencent.

Cette marge de jeu prend tout son sens dans les montages où le réseau n’arrive jamais parfaitement dans l’axe, ce qui m’amène aux cas où je la trouve réellement pertinente.

Dans quels cas je le trouve vraiment utile

Je réserve ce type de raccord aux situations où la flexibilité apporte un gain concret, pas juste un confort de montage. Les cas les plus fréquents sont assez stables d’un chantier à l’autre:

• Rénovation quand les sorties murales ou les appareils ne tombent pas exactement en face.
• Petites corrections d’angle sur un tuyau qui doit arriver proprement sans vriller le reste du réseau.
• Zones soumises à de faibles vibrations, par exemple près d’un équipement technique ou d’une pompe.
• Montages de maintenance où un peu de liberté facilite la dépose et la repose sans reprendre toute la ligne.
• Circuits spécifiques comme certains arrosages, alimentations mobiles ou ensembles techniques compacts.

Dans une salle de bains ou sur un petit réseau domestique, je l’utilise surtout quand la géométrie impose de la souplesse au dernier moment. Sur un réseau d’arrosage ou de transfert, il devient intéressant dès qu’il faut orienter une conduite sans ajouter un coude de plus. En revanche, si le tracé est net et stable, je préfère une pièce plus simple.

C’est précisément pour cela que je passe toujours par le choix du bon modèle avant de parler installation.

Comment je choisis le bon modèle

Je regarde d’abord l’usage réel, puis seulement la forme. Le diamètre nominal, le filetage, la matière et le type de joint doivent correspondre au fluide, à la pression et à l’environnement. DN signifie diamètre nominal, c’est la référence pratique qui permet d’associer les bonnes pièces sans confusion.

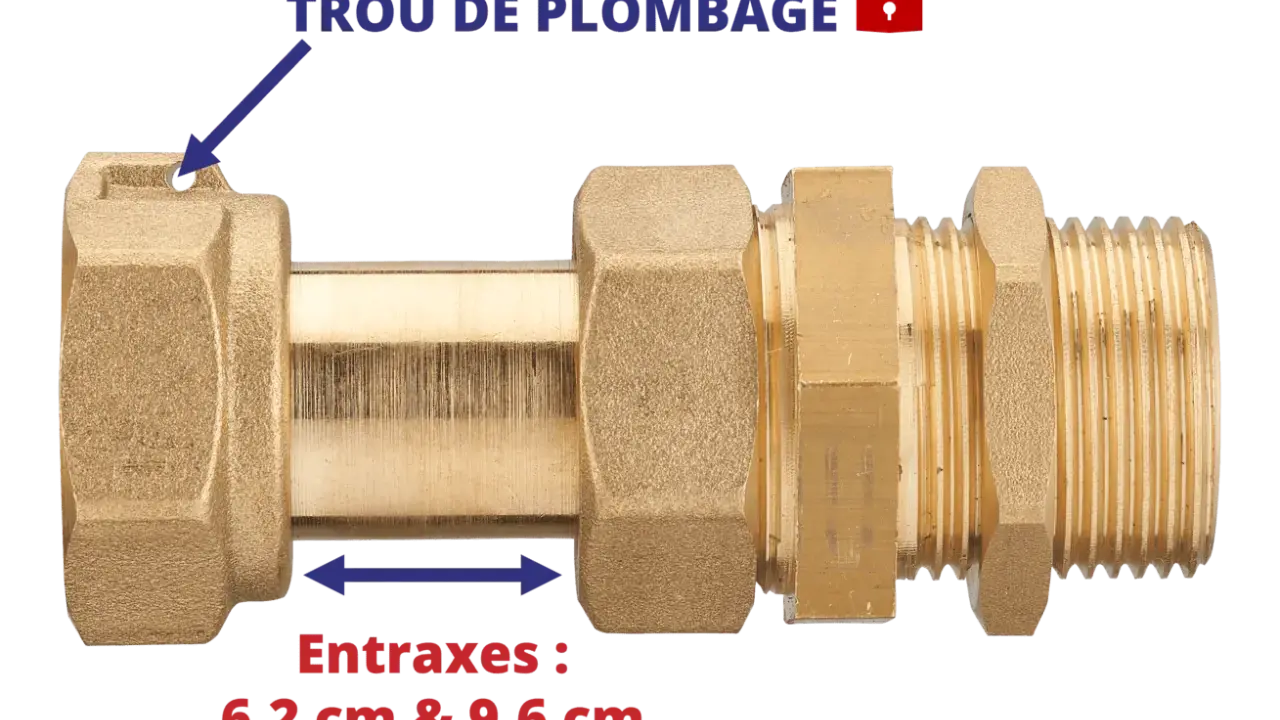

Je privilégie l’inox quand le milieu est agressif, le laiton pour des montages courants et l’acier galvanisé pour des réseaux spécifiques. Swagelok, par exemple, décline ses unions à rotule du 1/8 au 1 in: c’est un bon rappel qu’un même principe couvre des usages très différents, donc qu’il faut raisonner par application et non par apparence.

Quand le choix est cohérent, l’installation devient beaucoup plus simple. C’est justement là que les erreurs de serrage et d’alignement font toute la différence.

Comment le poser sans créer de contrainte

Je pars d’un principe très simple: si l’assemblage force avant même d’être serré, il faut revoir l’alignement. C’est aussi la logique qu’on retrouve dans les manuels de montage de Parker: moins il y a de raccords, moins il y a de joints, donc moins il y a de voies de fuite. Autrement dit, la meilleure pose reste souvent la plus propre et la plus directe.

1. Je vérifie d’abord l’état du joint, du siège et des filets avant tout serrage.
2. Je présente les pièces à la main et je m’assure que l’axe tombe naturellement.
3. Je visse à la main sur plusieurs tours avant d’utiliser une clé.
4. Je serre progressivement, sans écraser la rotule ni bloquer son articulation.
5. Je fais un essai de mise en eau ou de mise en pression et je contrôle l’absence de suintement.

Un point mérite d’être clair: un joint torique n’aime ni la torsion ni l’écrasement excessif. S’il est pincé, il perd son rôle; s’il est trop comprimé, il vieillit plus vite. Je conseille aussi de laisser le tuyau correctement soutenu, car un tube qui tire en permanence sur la rotule transforme un réglage d’angle en effort mécanique permanent.

Quand la pose est saine, on peut alors comparer cette solution aux alternatives les plus courantes sans fausse idée sur ce qu’elle apporte réellement.

Quand je le préfère à un coude, un flexible ou un raccord union

Le bon choix n’est pas toujours le plus sophistiqué. Tout dépend de ce qu’il faut corriger: un angle, une vibration, une contrainte de démontage ou un simple manque de place. Voici comment je tranche en pratique.

Si le besoin est seulement de gagner un peu de liberté au montage, la rotule fait très bien le travail. Si le problème est plus large, par exemple une différence de niveau importante ou un tracé mal pensé, je préfère changer la géométrie du réseau plutôt que de demander à la pièce de tout compenser. Cette distinction évite beaucoup de retours de chantier inutiles.

Et comme toujours en plomberie, les fuites viennent souvent moins de la pièce elle-même que de la façon dont on l’a montée.

Les erreurs qui font perdre l’étanchéité

Je vois revenir les mêmes fautes sur les petits chantiers comme sur les installations plus techniques. Elles sont rarement spectaculaires, mais elles suffisent à ruiner un montage pourtant correct sur le papier.

• Forcer pour rattraper trop d’angle au lieu de reprendre le tracé du réseau.
• Mélanger des filetages incompatibles, par exemple BSP, NPT ou métrique, en pensant qu’ils se valent tous.
• Écraser le joint en serrant trop fort, ce qui déforme la portée et fatigue la pièce.
• Réutiliser un joint marqué, durci ou pincé par un montage précédent.
• Laisser le tube porter son propre poids sur la rotule, ce qui crée un effort de cisaillement, c’est-à-dire un glissement latéral qui use vite l’assemblage.
• Oublier le test final après remplissage ou mise en pression.

Le plus piégeux, à mon sens, reste le mauvais appui mécanique. Une fois que la ligne travaille de travers, la pièce n’est plus seulement un raccord: elle devient un point de contrainte. Or une bonne étanchéité aime la stabilité bien plus que la force.

Pour terminer, je regarde toujours quelques vérifications simples avant de valider un achat ou une pose définitive.

Les vérifications que je fais avant de valider le montage

Avant de commander ou de poser, je vérifie cinq points concrets: la compatibilité avec le fluide, la plage de pression et de température, le type de filetage, la disponibilité d’un joint de rechange et l’accès pour le futur entretien. Si l’un de ces points est flou, je considère que le montage n’est pas encore prêt.

Je regarde aussi le contexte global du réseau. Si la ligne est fixe, courte et bien alignée, je choisis presque toujours une solution plus simple. Si au contraire il faut accepter un léger défaut de géométrie sans créer de tension, la liaison à rotule devient pertinente. Je ne garde un raccord sphérique que lorsque la flexibilité d’orientation apporte un vrai gain; sinon je préfère une géométrie plus simple, plus courte et plus facile à maintenir. C’est souvent là que se joue la fiabilité d’un réseau, bien plus que dans le nom de la pièce.
