Dans une ligne alimentaire ou pharmaceutique, l’étanchéité ne dépend pas seulement de l’inox. Un joint SMS bien choisi fait la différence entre une liaison propre, facile à démonter et un point de rétention qui complique le nettoyage. Je vais clarifier à quoi il sert, comment distinguer les profils R et L, quelle matière choisir selon le fluide, et ce qu’il faut vérifier avant de commander en France.
Les points à vérifier avant de choisir un joint SMS
- Le joint doit correspondre au bon ensemble SMS 1145, avec les bons raccords et le bon diamètre nominal.
- Le profil L limite mieux les zones de rétention que le profil R dans les lignes sensibles.
- EPDM reste le choix de base pour l’eau, les circuits CIP et beaucoup d’applications agro, mais pas pour les huiles et graisses.
- FKM devient pertinent quand la température, la vapeur ou les graisses montent d’un cran.
- PTFE est le plus robuste chimiquement, mais il demande un montage plus soigné car il est moins élastique.
- Les tailles courantes vont de DN 25 à DN 104, avec des variantes métriques et pouces selon les séries.
Ce qu’est un joint SMS et pourquoi il reste utilisé
Le joint de raccord SMS appartient à la famille des connexions sanitaires conçues pour les réseaux inox où l’hygiène compte autant que la tenue mécanique. Il sert à assurer l’étanchéité entre les faces du raccord, dans un ensemble qui reste démontable pour le nettoyage, l’inspection et le remplacement des pièces d’usure.
Dans la pratique, je le rencontre surtout sur des lignes de transfert en agroalimentaire, en laiterie, en brasserie, en chimie légère et sur certaines installations pharmaceutiques. Le principe est simple, mais c’est justement ce qui le rend intéressant: moins de pièces, une géométrie lisible, et un démontage qui ne transforme pas chaque maintenance en chantier long.
Sur certaines gammes SMS 1145, les fabricants annoncent des repères de service autour de 6 bar et d’une plage de -40 à +145 °C. Je les lis comme des repères de gamme sanitaire, pas comme une valeur universelle: le diamètre, le matériau du joint et la qualité de montage changent la donne. Une fois ce cadre posé, la vraie question devient le profil du joint lui-même.
Reconnaître les profils R et L sans se tromper
Le point que beaucoup négligent, c’est le profil. Un joint SMS n’est pas juste “un joint de la bonne taille” : sa section change son comportement en service, sa facilité de montage et surtout sa capacité à éviter les recoins où les résidus s’installent.
Le profil R a une section rectangulaire. Le profil L, lui, est épaulé ou à lèvre selon les descriptions de gamme. C’est ce dernier que je privilégie presque systématiquement sur les lignes produit, parce qu’il aide à réduire les zones de rétention. Sofra Inox le dit sans détour: pour limiter les impuretés piégées dans le raccord, le type L est plus efficace que la section carrée.
Les tailles les plus courantes suivent des diamètres bien identifiables. En atelier, je vérifie toujours cette correspondance avant de valider la commande, parce qu’un mélange DN/pouce suffit à bloquer un chantier ou à créer une fuite lente.
| DN courant | Diamètre extérieur mm | Diamètre intérieur mm | Usage fréquent |
|---|---|---|---|
| 25 | 25 | 22,5 | Petits tronçons, prises d’échantillon, dérivations |
| 38 | 38 | 35,5 | Liaisons standards en agro |
| 51 | 51 | 48,5 | Circuits de transfert courants |
| 63,5 | 63,5 | 60,5 | Débit plus élevé |
| 76 | 76 | 72,9 | Lignes plus chargées |
| 104 | 104 | 100 | Gros transferts et collecteurs |
Je préfère le profil L dès qu’une ligne produit doit rester propre après plusieurs ouvertures. Le type R garde sa place sur certains montages historiques ou quand le parc installé l’impose, mais il n’est pas mon premier réflexe pour une zone où l’hygiène doit rester irréprochable. À partir de là, la matière du joint devient le vrai critère de décision.
Choisir la bonne matière selon le fluide et le nettoyage
Le matériau ne se choisit pas “au feeling”. Il faut le lire à partir du fluide, de la température, de la fréquence de nettoyage et de la présence éventuelle de vapeur, de graisses ou de produits chimiques. Dans une logique de maintenance, je pose toujours la même question: qu’est-ce qui va le plus user le joint, le produit ou le nettoyage?
| Matière | Atouts | Limites | Quand je la choisis |
|---|---|---|---|
| EPDM | Très bon usage général, bonne tenue à l’eau, à la vapeur douce et au froid | Mauvaise idée au contact de la plupart des huiles et des graisses | Lignes lait, eau chaude, circuits CIP et usages sanitaires courants |
| NBR | Bonne résistance aux graisses et aux huiles, plage indicative de -30 °C à +100 °C | Moins à l’aise face aux UV et à certains environnements d’oxydation | Produits gras, certaines utilités de process et applications économiques |
| FKM / Viton | Très bonne tenue aux hautes températures, à la vapeur, aux produits chimiques et aux huiles; jusqu’à +200 °C en fonctionnement continu selon les gammes | Plus coûteux, inutile sur une ligne très simple | Process plus sévères, CIP/SIP intensifs, produits gras ou solvants |
| PTFE | Excellente compatibilité chimique, température très large, très bon comportement en stérilisation | Moins élastique qu’un élastomère, donc montage et portée à soigner | Pharmaceutique, chimie, fluides sensibles, nettoyage agressif |
| Silicone | Grande souplesse, bonne adaptation, intéressant pour les démontages fréquents | Compatibilité chimique moins large selon les milieux | Applications propres avec besoin de souplesse et de démontage répété |
Techné rappelle que le PTFE résiste à presque toutes les attaques chimiques et travaille sur une plage thermique très large, de -200 °C à +250 °C. C’est précisément ce qui en fait un bon choix quand la chimie du process devient plus exigeante que la mécanique du raccord. À l’inverse, pour une simple ligne d’eau chaude, je n’irai pas payer ce niveau de performance si l’EPDM suffit.
Pour moi, l’erreur classique consiste à choisir une matière uniquement parce qu’elle “tient la chaleur”. La bonne question est plus large: quel produit circule, quelle chimie de nettoyage revient chaque semaine, et combien de fois le raccord sera ouvert avant remplacement? Ce tri fait gagner du temps et évite les achats trop optimistes.
Vérifier la compatibilité avec le raccord, le tube et la portée
Un joint bien choisi ne compense pas un mauvais assemblage. Avant de commander, je vérifie toujours que le joint correspond au couple tube-raccord prévu par la série SMS, et pas simplement à un diamètre qui “a l’air proche”. Les tolérances, la forme de la portée et l’état des faces jouent un rôle énorme dans la tenue finale.
Sur une installation propre, la surface intérieure des pièces doit rester lisse, sans creux inutile ni rayure marquée. Une rugosité basse, de l’ordre de Ra 0,8 à 1,6 µm sur des gammes hygiéniques, aide à garder un bon niveau de nettoyabilité. En revanche, un joint parfait ne sauvera pas une portée marquée par un coup de clé ou une ovalisation de tube.
- Je contrôle le diamètre nominal avant tout.
- Je confirme le profil du joint, surtout si le parc mélange des sections R et L.
- Je vérifie l’état des faces d’appui: rayures, chocs, bavures, dépôt incrusté.
- Je regarde la cohérence entre matière du joint et température de service réelle.
- Je demande la documentation matière quand la ligne touche l’alimentaire sensible ou le pharma.
Ce contrôle en amont est rapide, mais il évite le pire: une fuite qu’on croit régler en serrant davantage alors qu’elle vient d’un mauvais couple standard-portée. Et c’est justement là que le montage et la maintenance prennent toute leur importance.
Monter et entretenir le joint sans créer de rétention
Sur ce type d’assemblage, le serrage excessif est un faux ami. On croit améliorer l’étanchéité, alors qu’on écrase le joint, on accélère son vieillissement et on risque même de créer un défaut de contact. Je préfère un montage propre, contrôlé et répétable à un serrage brutal qui donne une impression de sécurité pendant deux semaines.
- Nettoyer parfaitement les faces de contact avant l’assemblage.
- Contrôler que le joint n’est ni vrillé, ni pincé, ni déjà marqué.
- Positionner le joint sans forcer et sans lubrifiant inadapté.
- Serrer à la main, puis compléter juste ce qu’il faut à la clé si le fabricant le permet.
- Observer la ligne après le premier cycle CIP, puis réexaminer le joint si le process monte en température.
Je fais aussi la distinction entre CIP et SIP. Le CIP, ou nettoyage en place, sert à laver la ligne sans démontage. Le SIP, ou stérilisation en place, pousse plus loin avec une étape de stérilisation. Plus ces cycles sont fréquents ou agressifs, plus le choix de matière et la qualité du profil prennent de l’importance.
Au moment de la maintenance, je remplace un joint dès qu’il présente un aplatissement marqué, une fissure, un durcissement ou une décoloration qui trahit une fatigue thermique. Dans une logique de ligne sanitaire, attendre la fuite visible est déjà trop tard. Mieux vaut une pièce changée avant l’incident qu’un arrêt de production déclenché par une microfuite.

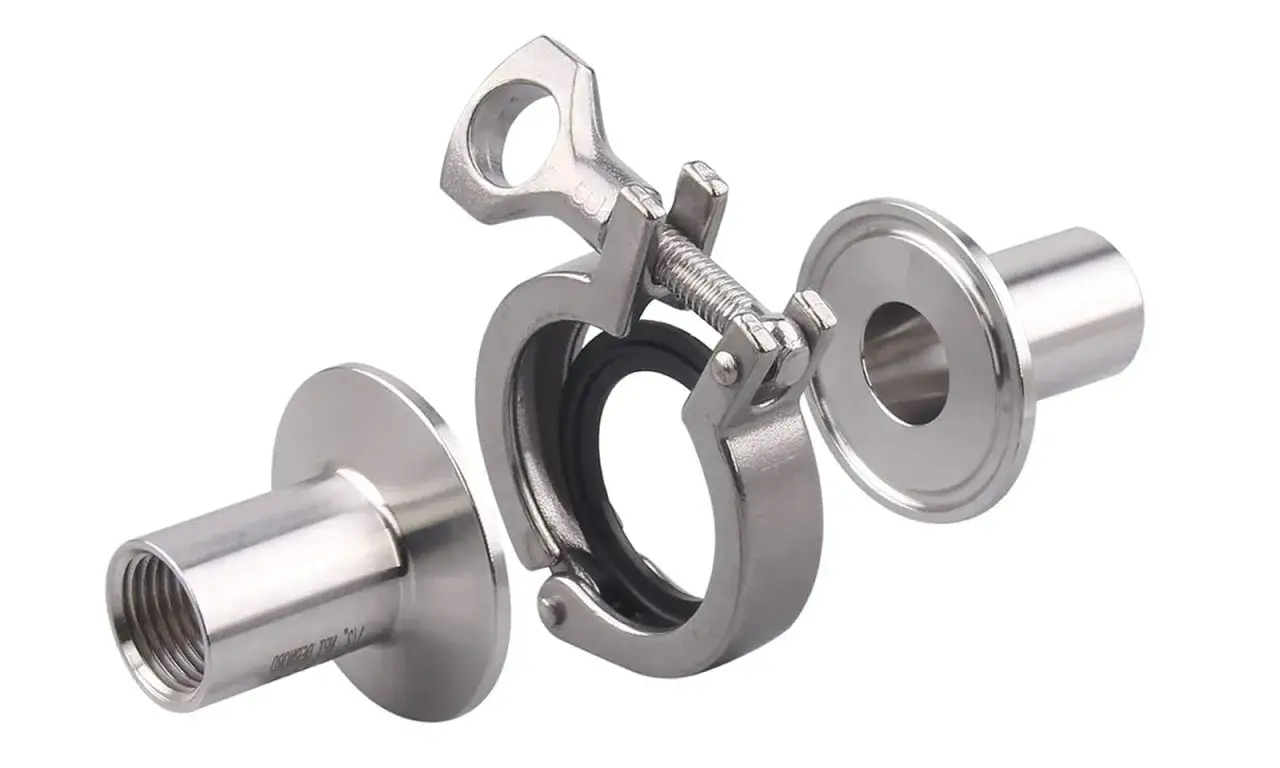

SMS, DIN ou clamp ce que je choisirais selon le chantier
Le bon choix dépend moins d’une préférence théorique que du contexte de chantier. Si le parc existant est déjà en SMS, il faut souvent rester cohérent pour éviter les pièces d’adaptation inutiles. Si la pression ou la logique de démontage rapide changent, je compare alors avec DIN ou clamp au lieu de m’obstiner sur un seul standard.
| Critère | SMS | DIN 11851 | Clamp |
|---|---|---|---|
| Principe | Raccord fileté sanitaire avec joint dédié | Raccord fileté sanitaire d’une autre famille | Deux ferrules, un collier et un joint |
| Force du système | Montage lisible, démontable, très répandu en agro | Souvent choisi pour des installations plus robustes ou historiques | Ouverture rapide et nettoyage très simple |
| Usage idéal | Lignes produit avec entretien régulier | Réseaux où la pression ou le parc installé pèsent davantage | Postes à ouvrir souvent pour inspection ou lavage |
| Point faible | Moins intéressant si la pression devient l’argument principal | Plus encombrant à manipuler selon les montages | Dépend beaucoup de l’espace disponible et de l’outillage |
Je résume souvent la décision de cette manière: SMS quand la logique sanitaire et la maintenance régulière dominent, DIN quand le parc ou les contraintes mécaniques orientent le choix, clamp quand la rapidité d’ouverture compte vraiment. Ce n’est pas un concours de “meilleur raccord”, c’est une question de contexte et d’exploitation.
Ce que je retiens pour une ligne alimentaire ou pharmaceutique
Si je devais simplifier au maximum, je partirais de quatre vérifications: le standard, le profil, la matière et l’usage réel du réseau. Une ligne qui transporte de l’eau chaude ne demande pas la même réponse qu’une ligne grasse, une ligne vapeur ou un circuit pharmaceutique soumis à des cycles de stérilisation répétés.
En France, je conseille de garder une fiche simple par tronçon avec le DN, la référence du raccord, le profil du joint, la matière retenue et la périodicité de remplacement. C’est un détail administratif, mais sur le terrain c’est ce qui fait gagner du temps au prochain arrêt technique, surtout quand plusieurs standards cohabitent dans la même installation.
Le bon réflexe est finalement très concret: ne pas surdimensionner la matière, ne pas sous-estimer la chimie de nettoyage, et ne jamais supposer qu’un joint correct compensera un raccord mal appairé. Dans les réseaux sanitaires, c’est cette rigueur discrète qui fait la différence entre une installation simple à vivre et une ligne qui accumule les petits problèmes.
